یکی از terms هائی که در طراحی دیتا سنتر باید توجه عمیقی بهش بشه مسئله Redundancy و Load Balancing هست. منابع دیتا سنتر باید در هر شرایطی در دسترس باشند اصل شکل گیری دیتا سنتر هم بر همین اساس بوده، مکانی جهت امنیت و دسترسی سریع و بی وقفه به اطلاعات.

بنا به اسکیل هر دیتا سنتر بار متفاوتی بر روی دیوایس های مسیریابی شبکه وجود خواهد داشت و بر خلاف ایران که سرعت بالا چیزی نیست که عموم اقشار باهاش مانوس باشند در کشور های توسعه یافته مردم میتونند فیبر با سرعت چند گیگ درب منزلشون تحویل بگیرند ADSL2+ با سرعت up to 35m که چیزه ساده ایه! البته این امکانات کار رو برای سرویس دهنده ها سخت تر میکنه چرا که اونوقت با ترابیت سر و کار دارند نه مثل ایران با مگابیت.

سیسکو به عنوان یکی از پیشتازان صنعت شبکه های کامپیوتری یه سری پروتکل خودساز proprietary داره که از جمله اون میشه پروتکل تقسیم بار بر روی درگاه ها یا همون GLBP رو نامبرد! این پروتکل Load Sharing و Redundancy رو همزمان با هم در دل خودش داره و این خودش مزیت بزرگیه واقعا! خوب اساس کار اینه که یه سری دیوایس GLBP Support مثل روتر داریم که در لب مرز دیتا سنتر ما قرار دارن، ما تا حد ممکن میخوایم مسئله رو ساده نشون بدیم که اصل داستان دستگیرتون بشه و بعد خودتون بسته به خلاقیتتون میتونید اونو بست بدید وگرنه هیچ دیتا سنتری شبکه ای به این سادگی نداره.

این روتر ها وظیفه مسیریابی ترافیک مرزی دیتا سنتر رو دارن و از طرفی گیت وی یه سری کلاینت دیگه هستن که میخوان به این منابع دسترسی پیدا کنن اینجوری که ما طرح کردیم مسئله رو جهت ساده سازیه والا اصلا اینجوری نیس!

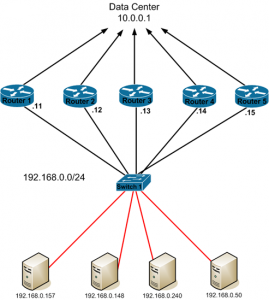

طبق این شماتیک ما 5 تا روتر داریم که یک پورتشون خورده به یه سویچ که ارتباط با بقیه سازمانه و بقیه سازمان از این طریق به منابع دیتا سنتر دسترسی پیدا میکنن و یک پورت دیگه هم به منابع دیتا سنتر متصله:

glbp معرفی میدانی GLBP – Gateway Load Balancing Protocol معرفی میدانی GLBP – Gateway Load Balancing Protocol glbp

Default Gateway تمامی این کلاینت ها 192.168.0.1 هست که در واقع IP گروه GLBP ماست.

حالا نمونه کانفیگ روترها:

Router1
interface FastEthernet0/0
ip address 192.168.0.11
glbp 5 ip 192.168.0.1
glbp 5 priority 200
glbp 5 preempt


Router2
interface FastEthernet0/0
ip address 192.168.0.12
glbp 5 ip 192.168.0.1
glbp 5 priority 190
glbp 5 preempt


Router3
interface FastEthernet0/0
ip address 192.168.0.13
glbp 5 ip 192.168.0.1
glbp 5 priority 180
glbp 5 preempt


Router4
interface FastEthernet0/0
ip address 192.168.0.14
glbp 5 ip 192.168.0.1
glbp 5 priority 170
glbp 5 preempt


Router5
interface FastEthernet0/0
ip address 192.168.0.15
glbp 5 ip 192.168.0.1
glbp 5 priority 160
glbp 5 preempt


ما در هر روتر اون پورتی که به کلایت ها متصل هست رو اینطوری کانفیگ میکنیم:

اول یه IP در همون رنج میدیم مثلا

ip address 192.168.0.11

و بعد IP گروه GLBP که همون دیفالت گیت وی کلاینت هاست رو نتظیم میکنیم که 192.168.0.1 شماره گروه GLBP هم 5 و در خط بعدی میزان ارزش این مسیریاب رو برای تقسیم بار مشخص میکنیم:

glbp 5 priority 200

پرایوریتی بالاتر به معنی Utilize بیشتر این گیت وی.

همونطور که قبلا هم ذکر شد GLBP مزیت Redandancy رو هم در دل خودش داره یعنی اگر یکی از این روتر ها دچار نقص شد از مجموعه کنار گذاشته و بار بین بقیه تقسیم میشه

مطالعات بیشتر در اینجا و اینجا
